中山地区钲铭科SM2510P分段导通驱动IC方案
详细信息 SM2510P 是一款高 PF、低 THD、恒功率 LED 驱动芯片。芯片采用专利的分段导通控制模式，驱动外置 MOSFET，控制输出电流跟随线网电压变化得到平滑的正弦波电流，使得系统具有较高的 PF和较低的 THD，电路简单，成本低。芯片通过 REXT 端口电阻设置输入功率，且在输入电压变化时，可自适应调节，维持输入功率基本恒定。芯片可通过 DIM 端口实现 PWM 调光功能。芯片内置上电欠压保护、内置过温保护功能，同时，芯片可通过外置 RNTC 电阻设置温度调节起始点。
 特点
VIN 输入电压：8-650V
输入电压：120Vac/220Vac
PF>0.9
THD<10%
可选的 3、4 或 5 段式应用
输入线电压补偿
具有输入欠压保护功能
具有过温调节功能
支持外围调节过温点

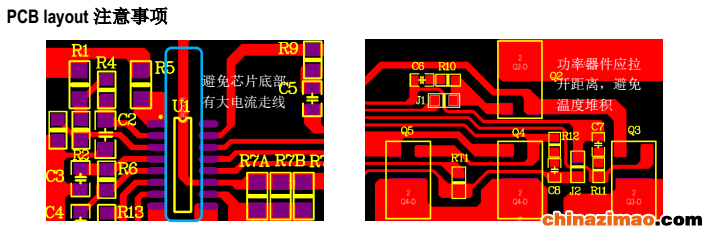

芯片可与 LED 共用 PCB 板

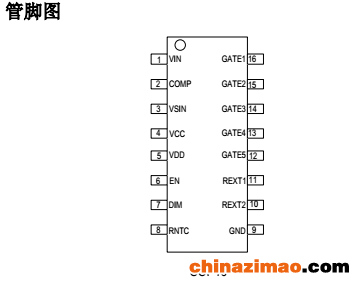

封装形式：SOP16
 应用领域
投光灯
工矿灯
灯具类 LED
 如有需要订购的朋友们请联系钲铭科，提供方案技术支持，免费拿样4000336518
